Belajar LCD 16x2 Arduino

Assalamualaikum Warahmatullahi Wabarakatu .
Segala puji syukur bagi ALLAH .

Pada tutorial kali ini saya mau sharing tentang cara menggunakan i2c dan LCD 16x2.
Fungsi LCD 16x2 adalah untuk menampilkan sebuah tulisan .
Fungsi i2c adalah untuk mengontrol LCD dengan menggunakan protokol I2C yang menggunakan 4 buah kabel yaitu VCC, GND, SDA, SCL

KOMPONEN yang Dibutuhkan :

1. ARDUINO UNO

2. LCD 16x2

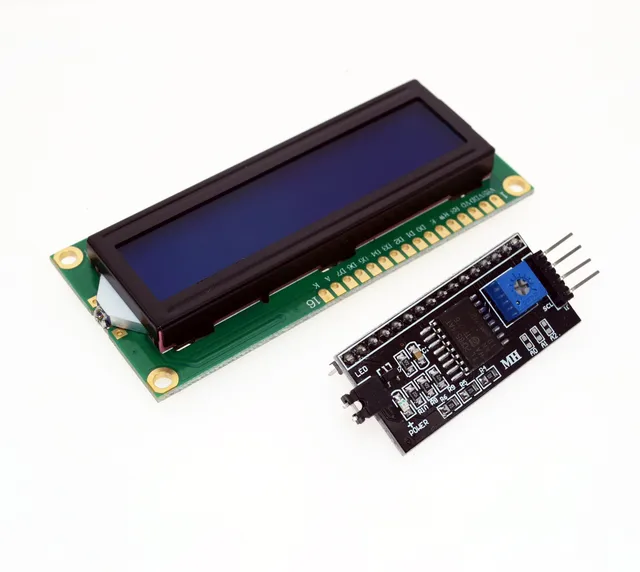

3. I2C LCD

4. Library I2C LCD Download

Langkah Perancangan :

1. Pasang Modul I2C pada arduino kemudian susun seperti gambar dibawah ini :

Keterangan :

Arduino             I2C LCD16x2

5V                      VCC

GND                  GND

SDA                  SDA

SCL                   SCL

2. Buka Aplikasi arduino

3. Kemudian Import Library yang sudah didownloa dengan cara
    Klik Sketch - Include Library - Add Zip library - kemudian pilih library yang di download

4. Setelah library sudah ditambahkan copy sketch dibawah ini

5. Sketch Arduino

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// LCD yang digunakan yaitu 16x2 yang artinya 16 kolom dan 2 baris
// alamat address i2c lcd yaitu alamat adddress yang terletak pada modul i2c yang biasanya berisi 0x3F atau 0x27
// lcd(adress I2C, Jumlah kolom LCD, jumlah baris)
LiquidCrystal_I2C lcd(0x3F, 16, 2); // Jika address I2C 0x3F tidak bisa coba diganti dengan 0x27

void setup()
{
// initialize the LCD
lcd.begin(); // initialisasi lcd
lcd.backlight(); // nyalakan backlight lcd
lcd.setCursor(0,0); // menentukan posisi lcd pada kolom 0 dan baris 0
lcd.print("Baris ke 1"); // tulis text yang akan dimunculkan
lcd.setCursor(0,1); // menentukan posisi lcd pada kolom 0 dan baris 1
lcd.print("Baris ke 2"); // tulis text yang akan dimunculkan
}

void loop()
{
// Do nothing here...
}
